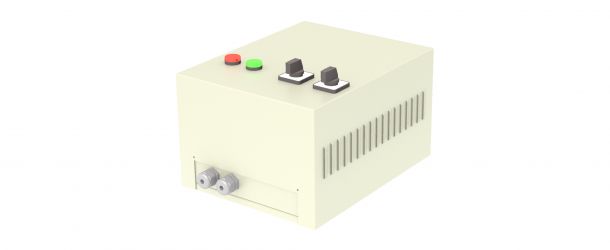

Drehzahlsteller 5 Stufen

• Eingang: 400V~ 50/60Hz
• Ausgang: 140/180/230/280/400V~
• Strom: 5 - 24A
• Transformator in Sparschaltung nach EN61558-2-13
• Leistungsangaben entsprechen T40/E
• Im Stahlblechgehäuse IP23
• Umschaltung mittels Drehschalter
• mit berührungsgeschützten Klemmen nach BGV A3

Das Gerät verfügt über zwei mechanische Drehschalter. Ersterer ist fünfstufig ausgeführt und dient zur Auswahl der Ausgangsspannung. Der zweite Schalter besitzt die drei Stellungen "Hand", "0" und "Automatik". Hand- und Automatikbetrieb unterscheiden sich in der Auswertung des Türkontaktes, welche nur im Automatikbetrieb geschieht. In diesem Falle wird der Ventilator in Anhängigkeit vom Kontakt ein- und ausgeschaltet.

Neben einem Anschluss für besagten Türkontakt, zum Betrieb des Ventilators/Luftschleiers nur bei geöffneter Tür, verfügt das Gerät über einen Anschluss für einen externen Temperaturbegrenzer. Hier können Wächter des Lüftermotors und/oder des Heizregisters aufgeschaltet werden.

Hat der Wächter eine Übertemperatur gemeldet, wird der Ausgang für den Ventilator abgeschaltet und die Leuchte für die Fehlermeldung geht an. Ein Wiederanschalten des Lüfters ist dann selbst bei einem Zustandswechsel des Temperaturwächters nur durch Betätigen der grün beleuchteten Reset-Taste möglich.

Maßskizze

Anschlusstyp

Technische Daten
