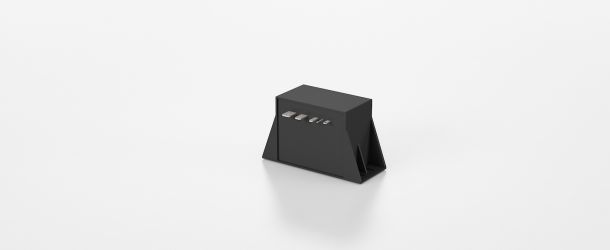

Einphasen-Transformatoren in stehendem Gehäuse 4,5 - 400VA

Einphasen-Transformatoren in stehendem Gehäuse 4,5 - 400VA
  • Trenntransformator - nicht kurzschlussfest
  • Isolier-Trenntrafo - nicht kurzschlussfest
  • Sicherheitstranstormator - nicht kurzschlussfest
  • CE-Zeichen
  • RoHS-Konformität
  • Eingang: nach Kundenwunsch
  • Ausgang: nach Kundenwunsch
  • Leistung: 4,5 - 400VA
  • Sicherheitstransformator nach EN61558-2-6 (Ausgang < 50 V) bzw. nach EN61558-2-4
  • Leistungsangaben entsprechen T40/E
  • Schutzart IP00
  • Verschiedene Anschlussmöglichkeiten lieferbar
  • Optional mit Temperatursicherung oder -schalter lieferbar

Maßskizze

Einphasen-Transformatoren in stehendem Gehäuse 4,5 - 400VA - Maßskizze

Anschlusstyp

Einphasen-Transformatoren in stehendem Gehäuse 4,5 - 400VA - Anschlusstyp

Technische Daten

Leistung VA Typ Abmessungen mm Gewicht kg
a b c Ø Kupfer Gesamt
4,5 EI38/13 61,0 33 35 3,5 0,035 0,15
6,0 EI42/14 65,0 33 38 3,5 0,045 0,20
10 EI48/16 75,0 39 43 3,5 0,060 0,30
12 EI48/20 75,0 41 43 3,5 0,075 0,35
16 EI54/18 82,5 43 49 3,5 0,090 0,50
25 EI60/21 88,0 48 54 5,0 0,12 0,58
27 EI60/25 88,0 53 54 5,0 0,15 0,70
30 EI60/30 88,0 58 54 4,8 0,18 0,75
36 EI66/23 94,0 50 59 4,8 0,15 0,80
45 EI66/30 94,0 57 59 4,8 0,19 0,94
63 EI78/27 112,5 59 72 5,2 0,26 1,6
75 EI84/29 120,0 64 75 5,5 0,34 1,8
100 EI84/43 120,0 78 75 5,5 0,40 2,3
160 EI96/35 133,0 75 85 5,5 0,50 2,5
200 EI96/45 133,0 85 85 5,5 0,60 3,0
250 EI96/59 133,0 99 85 5,5 0,75 3,7
320 EI120/53 172,0 109 109 8,5 0,98 4,9
400 EI120/73 172,0 129 109 8,5 1,25 5,1
Hinweis: Weitere Abmessungen finden Sie im Datenblatt!
