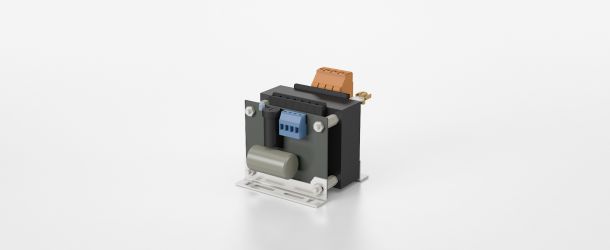

Offene Ausführung mit Siebung 24V, 2 - 4A

Offene Ausführung mit Siebung 24V, 2 - 4A
  • Isolier-Trenntrafo - nicht kurzschlussfest
  • Schmelzsicherung
  • CE-Zeichen
  • RoHS-Konformität
  • Eingang: 230V~±5% oder 400V~±5% 50/60Hz
  • Ausgang: 24VDC gesiebt
  • Transformator nach EN61558-2-4
  • Befestigung auf Montagefläche über Fußwinkel
  • Leistungsangaben entsprechen T40/E
  • Schutzart IP00
  • Funktionsanzeige über LED
  • Schmelzsicherung ausgangsseitig
  • Standardmäßig mit berührungsgeschützten Klemmen 4mm² gemäß BGV A3

Maßskizze

Offene Ausführung mit Siebung 24V, 2 - 4A - Maßskizze

Schaltbild

Offene Ausführung mit Siebung 24V, 2 - 4A - Schaltbild

Technische Daten

Strom A Artikelnummer mechanische Abmessungen mm Gewicht kg
230V±5% 400V±5% a b c Kupfer Gesamt
2 TG-00018 TG-00087 82 92 89 0,26 1,30
3 TG-00023 TG-00095 85 115 89 0,36 1,65
4 TG-00022 TG-00101 85 131 89 0,40 2,20
Hinweis: Weitere Abmessungen finden Sie im Datenblatt!
Gängige Sonderspannungen ein- und ausgangsseitig sind kurzfristig lieferbar
