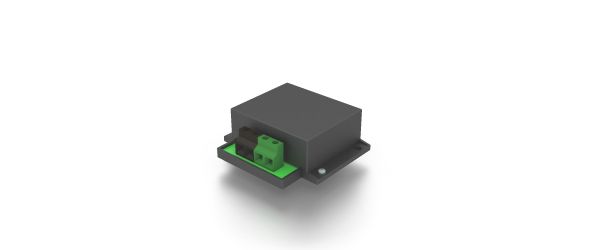

Einschaltstrombegrenzer Typ TSR
- Eingang: 230V
- Ausgang: 230V
- Nennstrom 16A
- Abgesichert mittels Temperatursicherung 115°C
- Schalthäufigkeit 1-mal pro Minute
- Eingebaut in schwarzes ABS-Kunststoffgehäuse
- Schutzart IP20
- Anschluss erfolgt über Schraubklemmen 2,5mm²
Einschaltstrombegrenzer zum Sanfteinschalten von induktiven Lasten (Transformatoren): Der vor allem bei Ringkerntransformatoren üblich hohe Stromimpuls beim Einschalten wird verkleinert, und so das Ansprechen des vorgeschalteten Sicherungsautomaten (Hausinstallation) effektiv verhindert.
Funktionsbeschreibung:
Im Einschaltmoment ist zur Last ein Heißleiter in Reihe geschaltet, wodurch der Stromfluss auf einen definierten Wert begrenzt wird. Nach Ablauf einer Wartezeit von etwa 0,3s wird der Heißleiter durch ein Relais überbrückt, der Transformator also direkt mit dem Netzanschluss verbunden.
Maßskizze
Schaltbild
Technische Daten
Leistung VA | Artikel | Spannung V | Strom A | Gewicht kg |
---|---|---|---|---|
3680 | TSR-0004 | 230 | 16 | 0,1 |
