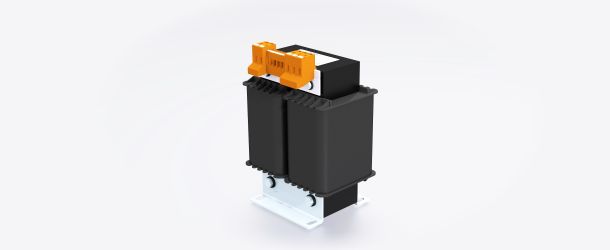

Trenntransformatoren zur Versorgung medizinischer Räume 3,15 - 10kVA
- Eingang: 230V~ 50-60Hz
- Ausgang: 230V~ (0/115/230V~)
- Leistung: 3,15 - 10kVA
- Steuertransformator nach EN61558-2-15
- Befestigung auf Montagefläche über Fußwinkel
- Schutzart IP00
- Leistungsangaben entsprechen T40/B
- Eingebaute Bimetallschalter zur externen Erkennung/Auswertung einer Überlast
- Vakuumimprägniert
- Schirmwicklung auf Klemme geführt
- Standardmäßig mit berührungsgeschützten Klemmen gemäß BGV A3
Maßskizze
Schaltbild
Technische Daten
| Leistung VA | Artikelnummer | Abmessungen mm | Gewicht kg | |||
|---|---|---|---|---|---|---|
| a | b | c | Kupfer | Gesamt | ||
| 3150 | MED-0315 | 240 | 185 | 320 | 15,5 | 42 |
| 4000 | MED-0400 | 280 | 175 | 370 | 21 | 49 |
| 5000 | MED-0500 | 280 | 183 | 370 | 26 | 55 |
| 6300 | MED-0630 | 280 | 193 | 370 | 29 | 60 |
| 8000 | MED-0800 | 280 | 208 | 370 | 33 | 75 |
| 10000 | MED-1000 | 320 | 230 | 470 | 39 | 86 |
| Hinweis: Weitere Abmessungen finden Sie im Datenblatt! | ||||||
